看懂 HID,就看懂了键鼠盒子的一半

很多人把键鼠盒子当黑盒用:插上就能模拟键鼠,但盒子里到底在发生什么?要讲清楚这件事,只需要理解 USB HID 协议里三个核心概念:设备类、描述符和报表。搞懂它们,你不仅会明白盒子为什么免驱,还能自己判断一个盒子的固件是否专业。

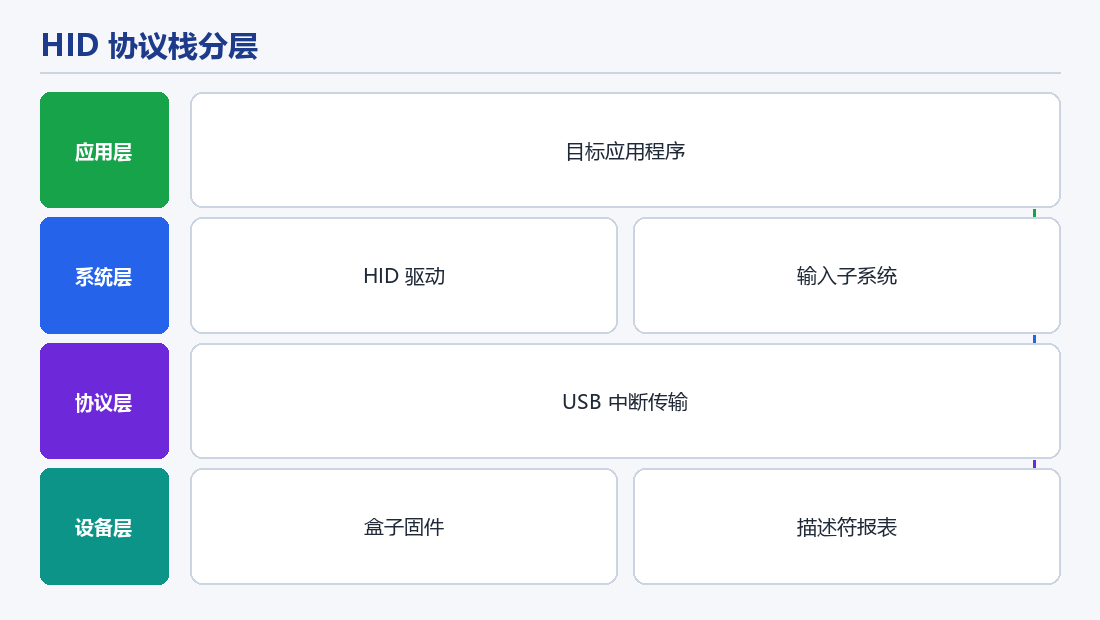

一、HID 设备类:操作系统里的"标准外设槽"

USB 协议把设备分成若干类(Class),HID(Human Interface Device)就是专门给键盘、鼠标、手柄这类输入设备准备的标准类。操作系统对 HID 类设备有内置驱动,设备接入时按照 HID 规范上报自己的"身份信息",系统识别后直接加载通用驱动,不需要厂商再提供安装文件。这就是键鼠盒子免驱的根本原因:它不是靠伪装骗过系统,而是老老实实按照标准类的规范报到。HID 类设备还有个贴心设计:主机驱动只按描述符解析数据,所以同一套驱动能适配所有标准键鼠,这正是 USB 生态二十年长盛不衰的原因之一。

二、描述符:设备的"自我介绍"

HID 设备接入时,会向主机上报一组描述符(Descriptor),核心有四种:

  • 设备描述符:说明这是什么设备,用什么协议;
  • 配置描述符:说明设备有哪些接口、供电需求;
  • 接口描述符:说明每个接口的类、子类与协议,标准键盘鼠标通常各占一个接口,有些盒子实现键盘加鼠标的复合设备,这样既能发按键也能发坐标;
  • 字符串描述符:提供厂商名、产品名、序列号等可读信息。


其中最关键是报表描述符,它告诉主机"我每次上报的数据是什么结构"。对键鼠盒子来说,报表描述符定义了它是一个怎样的键盘或鼠标:有几个按键、每个按键占几个字节、坐标和滚轮怎么表示。主机驱动就是照着这份描述符去解析后续数据的。

三、报表与按键码:一次按键的数据长什么样

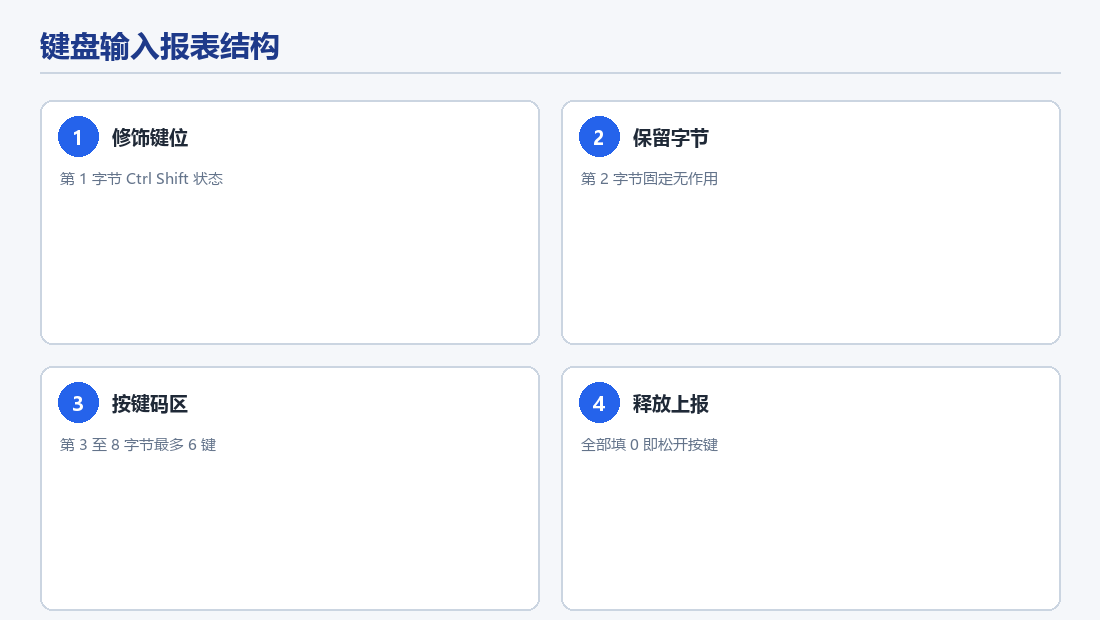

HID 设备与主机之间通过"报表"(Report)交换数据。以标准键盘为例,一个输入报表通常 8 个字节:

  • 第 1 字节:修饰键状态,如 Ctrl、Shift、Alt 是否按下;
  • 第 2 字节:保留位;
  • 第 3 至第 8 字节:当前按下的按键码,最多同时上报 6 个普通按键。


每个按键都有标准 Usage ID,比如字母 A 是 0x04,回车是 0x28。盒子要"按下 A 再松开",就是连续发送两个报表:第一个报表第 3 字节填 0x04,第二个报表全部填 0。主机收到全零报表即视为释放按键。鼠标报文类似,一般是 4 到 8 字节,带按钮位图、X/Y 相对位移与滚轮。除了按键码,HID 还定义了 Consumer Page 的 Usage,用来实现音量加减、播放暂停这类多媒体按键,盒子做演示控制时用得上。

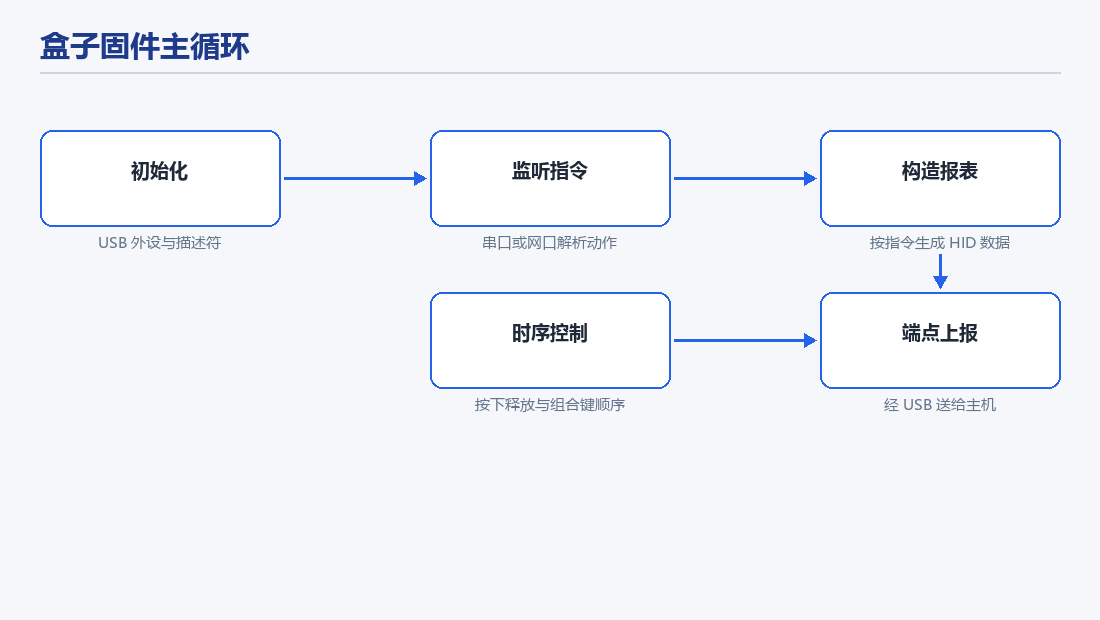

四、固件里跑的逻辑示意

一个最小可用的键鼠盒子固件,主循环大致是这样的流程:

  • 初始化 USB 外设与 HID 描述符;
  • 监听指令通道(串口或网口),解析收到的动作指令;
  • 按指令构造 HID 报表,通过 USB 端点上报给主机;
  • 处理时序:按下延时、释放延时、组合键顺序;
  • 循环往复,指令队列为空时进入低功耗等待。


HID 数据走 USB 中断传输,主机按固定周期轮询端点,全速设备的轮询间隔通常是 1 毫秒,理论上每秒可上报上千次,日常办公操作完全够用;但对快节奏游戏来说,轮询速率就成了盒子与高端键鼠的差距所在。专业固件和玩具固件的差别就在时序控制与队列管理:前者能精确到毫秒级调度、报文不乱序;后者在连续高频指令下容易丢包或堆积。这也是选购时要关注固件可编程性的原因。






五、对使用者的实际意义

理解 HID 之后,有三个判断会变得很容易:

  • 为什么盒子不需要驱动,因为 HID 是标准设备类,系统自带驱动;
  • 为什么系统升级不影响盒子,因为协议是稳定的,变的只是上层软件;
  • 为什么盒子的操作看起来和真人一样,因为主机收到的就是标准键鼠报文,应用层无从分辨。


想动手验证?从抓报文开始

浏览器里打开网页游戏测试页,就能直接看到 HID 按键的上报效果;系统侧有大量 HID 分析工具,可以枚举设备、解析描述符;盒子上如果带调试串口,把上报报文打出来对着看,半小时就能建立直觉。理解协议最好的方式不是读文档,而是亲手抓一遍自己键盘按下 A 的报文,你会发现它和本文写的八字节结构一模一样。

小结

HID 协议的核心就三个词:标准类、描述符、报表。键鼠盒子的全部工作,就是把收到的指令翻译成一份份符合规范的报表。协议越标准,盒子越稳;固件对时序抠得越细,用起来越顺手。对使用者来说,不需要成为协议专家,但只要理解这条链路,就能在选型时问出关键问题,在排障时找对方向。
